Im Download-Bereich stehen 2D-Zeichnungen der einzelnen Elemente als pdf und dwg zur Verfügung. Die pdf können beliebig oft ausgedruckt und ausgeschnitten werden und sind so für eine 1:1 Planung nutzbar. Die dwg können in ein 2D CAD-Programm importiert werden.

Doppelgleisige Geraden

Planen Sie diese so, dass beide Gleise gleich lang sind.

Doppelgleisige Bögen

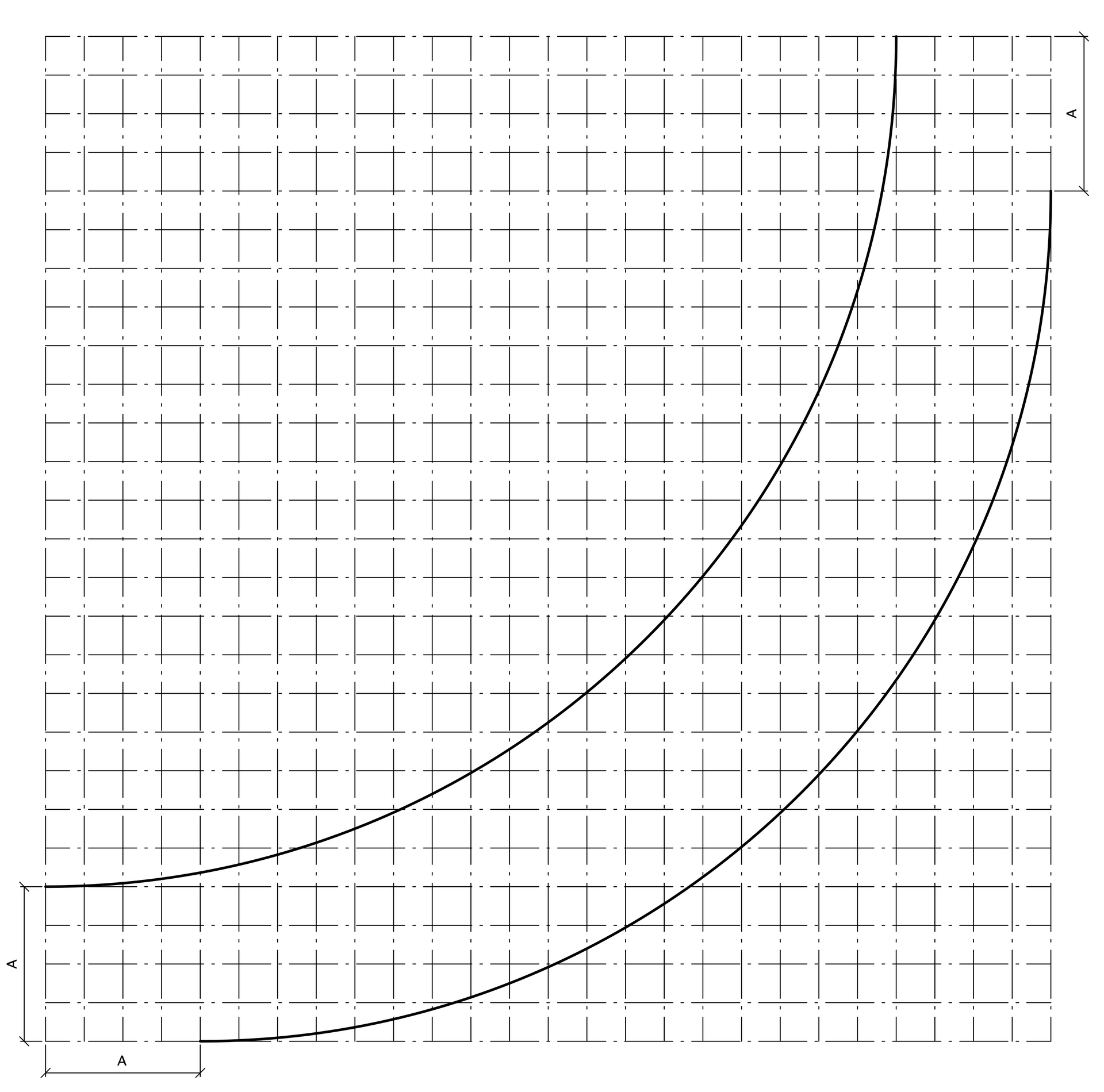

Als Standard können Bögen mit einem und dem nächst größeren Radius konzentrisch, also mit gleichem Mittelpunkt, angeordnet werden. Alternativ können auch zwei gleiche Radien, bei denen der Mittelpunkt um den Gleismittenabstand versetzt wird, aufgebaut werden. Vorteil: in Bogenmitte vergrößert sich der Gleisabstand. Nachteil: diese Anordnung geht nur bei 90° Bögen auf.

Wir empfehlen für geschlossene Gleisführungen wie Abzweigungen und Kehrschleifen, den Einsatz der starren Gleiselemente. Dadurch wird sichergestellt, dass die Gleise wieder zusammen geführt werden und keine Längen- und Winkelfehler entstehen.
