Bezeichnungen der verschiedenen Elemente

Die Elemente sind weitgehend sprechend bezeichnet:

• Bögen B1 = 7,5°; B2 = 15°; B3 = 30°
• Radius R1 = kleinster Radius, R2 = nächstgrößerer Radius im Gleismittenabstand usw. Für 16,5 mm wird auf die Radienbezeichnung 10, bei 9 mm 20 addiert.
• Gerade G1 = Länge des Rasters, G2 = doppelte Länge usw. Für 16,5 mm wird auf die Längenbezeichnung 10, bei 9 mm 20 addiert.
• Einfache Weichen: W - Radius - Richtung links oder rechts.  Für 16,5 mm wird auf die Radienbezeichnung 10, bei 9 mm 20 addiert.
• Y-Weichen: YW - kleinerer Radius - Richtung links oder rechts. Der größere Radius geht entsprechend in die andere Richtung ab. Für 16,5 mm wird auf die Radienbezeichnung 10, bei 9 mm 20 addiert.
• 3-Weg-Weichen: 3W - kleinerer Radius - Richtung links oder rechts. Der größere Radius geht entsprechend in die andere Richtung ab. Für 16,5 mm wird auf die Radienbezeichnung 10, bei 9 mm 20 addiert.
• Bogenweichen: BW - Radius - Richtung des ersten Abgangs links oder rechts. Beide Bögen haben den gleichen Radius und sind um den Gleismittenabstand längs versetzt. Für 16,5 mm wird auf die Radienbezeichnung 10, bei 9 mm 20 addiert.
• Gerade Keuzungen: K - Krezungswinkel.  Für 16,5 mm wird vor die Winkelbezeichnung eine 1, bei 9 mm eine 2 gestellt.
• Bogenkreuzung: BK - Radius - Richtung links oder rechts. Die Bogenkreuzungen schließen direkt an Weichen mit gleichem Radius an.  Für 16,5 mm wird auf die Radienbezeichnung 10, bei 9 mm 20 addiert.
• Gegenbogen: GB - Radius. Die Gegenbögen schließen direkt an Weichen mit gleichem Radius an und führen den Abzweig auf den Gleismittenabstand. Für 16,5 mm wird auf die Radienbezeichnung 10, bei 9 mm 20 addiert.
• Weichen Verlängerung: W - Radius - V. Der Abgang wird auf 30° verlängert. Ausnahme: der größere Radius der Y-Weichen, hier werden 2 Verlängerungen benötigt.  Für 16,5 mm wird auf die Radienbezeichnung 10, bei 9 mm 20 addiert.

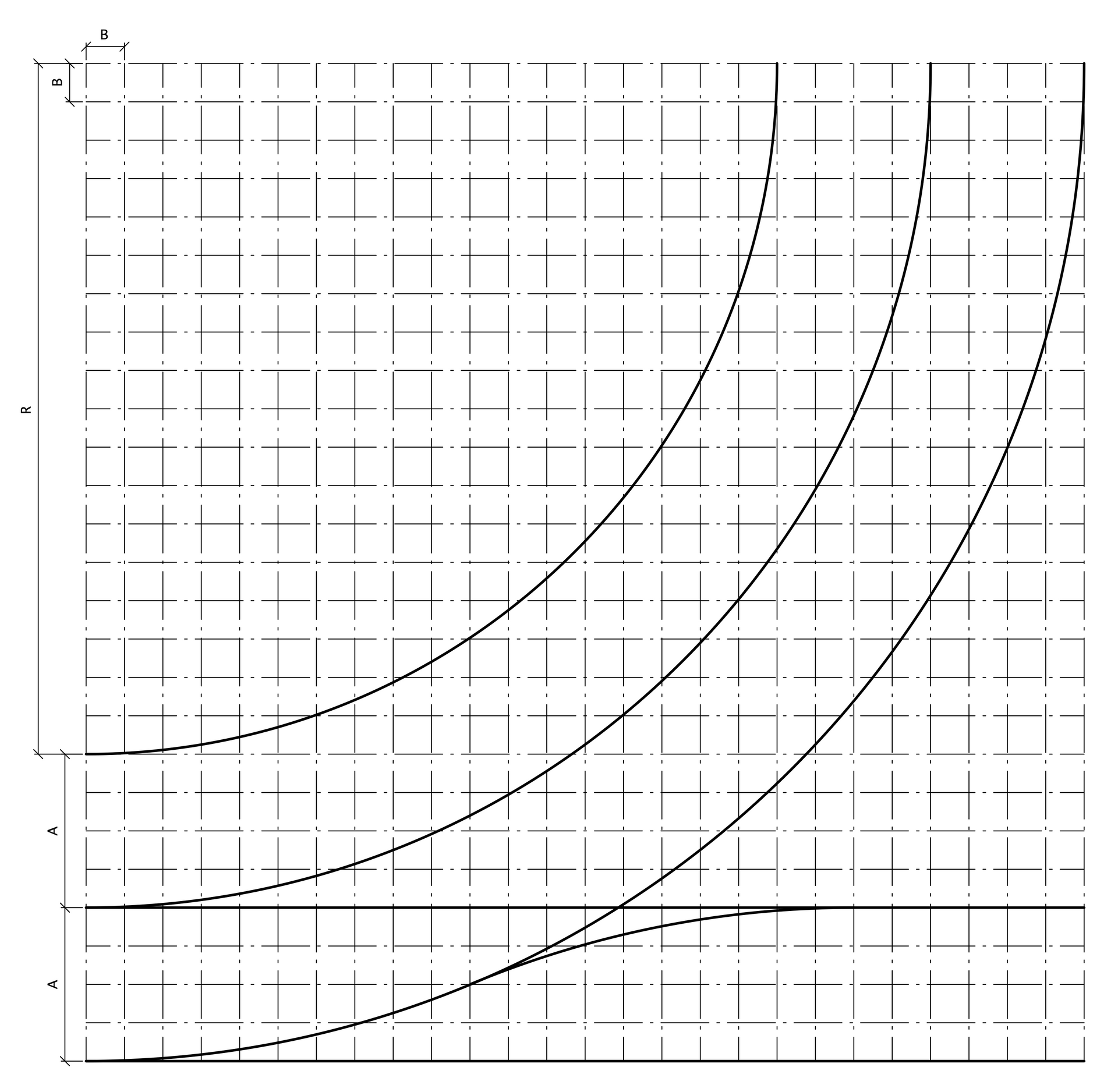

Geometrie

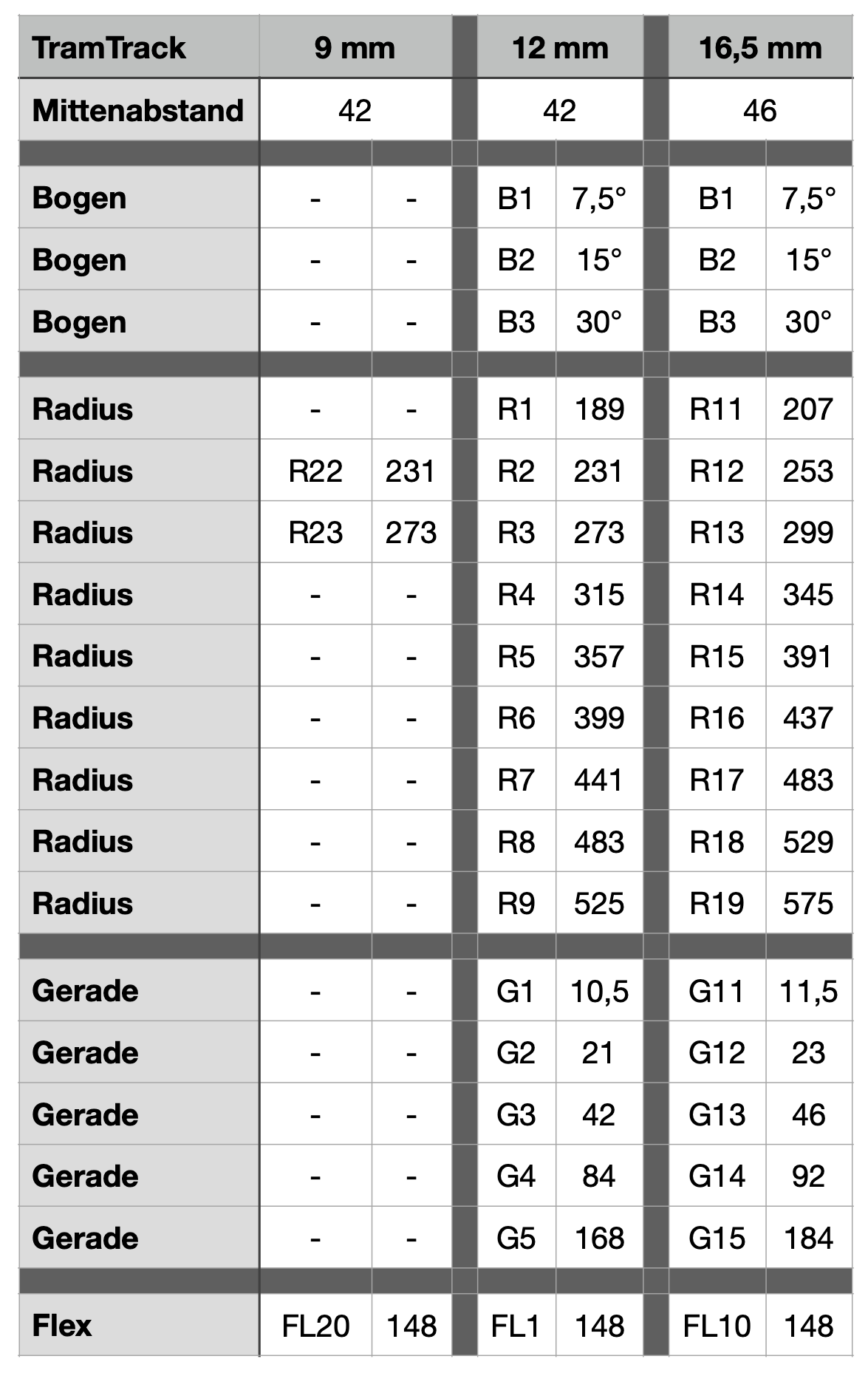

Alle Elemente passen in eine Geometrie aus Raster B, kleinster Radius R und Gleismittenabstand A.

16.5 mm Spurweite: B = 11.5 mm, A = 46 mm, R = 207 mm

12 und 9 mm Spurweite: B = 10.5 mm, A = 42 mm, R = 189 mm

Flex-Elemente

Die Radien für die flexibelen Bettungen passen ebenso in das Raster. Es sind Radien bis R9 (19) geplant. Die Bettungen lassen sich alle 1,7 mm kürzen.
